Alquiler Camara Acustica TabShooter140 micros Busca fugas AIRE LD y Corona PRPD
Alquiler y Venta CAMARAS ACUSTICAS TABSHOOTER
TBS140-LD-PRPD 140 micros: Busca Fuga +Micro Arco eléctrico +Corona
ULTRASONIDO con rango desde 2kHz a 100kHz, TABLET Samsung TFT tactil, Foto y Video
Localizadores Fugas AIRE comprimido, GASES y Anomalias Electricas hasta 130 metros
....................................

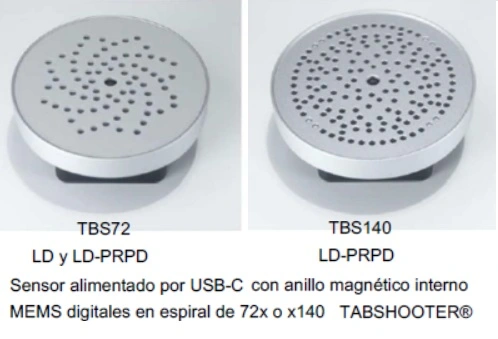

CAMARA ACUSTICA 140 micros TABSHOOTER 140-LD-PRPD
Opción informe COSTES de fugas AIRE COMPRIMIDO según ISO 50001
Rango 2kHz a 100kHz, Busca Fugas AIRE+GAS+ARCO Electrico hasta 130 metros
....................................
¿QUÉ ES UNA CÁMARA ACÚSTICA? -
Una cámara acústica es un dispositivo de imagen que se utiliza para localizar y caracterizar fuentes de sonido. Consta de un conjunto de micrófonos, también llamado matriz de micrófonos, cuyas señales se recogen y procesan simultáneamente para obtener una representación de la ubicación de las fuentes de sonido.
Aplicable en múltiples campos. En el ámbito industrial, las cámaras de imágenes acústicas pueden utilizarse para detectar fallos mecánicos, fugas de gas y vacío, y problemas eléctricos de alta tensión. Por ejemplo, analizando las ondas sonoras de un transformador durante su funcionamiento, es posible determinar si existe una descarga interna o un aflojamiento.
Las cámaras de imagen pueden localizar con precisión la posición y la intensidad de las fuentes de sonido, con márgenes de error que suelen ser de tan solo unos centímetros.
Precisión: Mediante algoritmos avanzados de procesamiento de señales, la acústica
Alta eficiencia: Las cámaras de imágenes acústicas pueden escanear rápidamente grandes áreas y mostrar la distribución de las fuentes de sonido en tiempo real, lo que mejora enormemente la eficiencia de detección.
....................................
CAMARAS ACUSTICAS BUSCA FUGAS AIRE: TABSHOOTER-LD
LEAKSHOOTER 72-LD: 72 micros Busca Fugas AIRE+GAS opción Informe ISO 50001
TABSHOOTER72-LD-PRPD: 72 micros Busca Fugas AIRE+GAS+ARCO Eléctrico hasta 40 metros
TABSHOOTER140-LD-PRPD: 140 micros Busca Fugas AIRE+GAS+ARCO Eléctrico hasta 130 metros
Rango 2kHz a 100kHz, TABLET Samsung , Foto y Video, Bateria intercambiable, opción termografica
....................................
CAMARAS ACUSTICAS ARCO ELECTRICO: TABSHOOTER-LD-PRPD
TABSHOOTER72-LD-PRPD: 72 micros Busca Fugas AIRE+GAS+ARCO Eléctrico hasta 40 metros
TABSHOOTER140-LD-PRPD: 140 micros Busca Fugas AIRE+GAS+ARCO Eléctrico hasta 130 metros
Rango 2kHz a 100kHz, TABLET Samsung , Foto y Video, Bateria intercambiable, opción termografica
¿QUÉ ES UNA DESCARGA PARCIAL?
- La definición estándar de descarga parcial (DP) es una descarga eléctrica . Las descargas parciales cubren completamente el espacio entre dos electrodos conductores. Se producen en diversos lugares y medios en equipos eléctricos de alta tensión..
- Las descargas eléctricas parciales en los aislamientos o puntos de conexión son causadas por in homogeneidades,
Contaminación y fallos. Las descargas pueden causar daños irreversibles.
- Generalmente causada por un defecto menor y que resulta en miles de mini descargas repetitivas, Las descargas parciales se propagan y aumentan con el tiempo. Con el tiempo, esto puede provocar fallas catastróficas que resultan en averías de los equipos y peligrosos arcos eléctricos. La seguridad es la principal preocupación para la mayoría.
- Se trata de una falla parcial de un aislante (sólido, aire, vacío, gas, líquido). Las cargas eléctricas se desplazan de forma esporádica o regular a través del aislante. Si no se interviene, la falla progresará hasta provocar una rotura del aislante. Existen diferentes tipos de descargas parciales, que se explicarán más adelante.
- Se trata de una descarga eléctrica localizada, una ruptura dieléctrica localizada de una pequeña sección de un material eléctrico. Sistema de aislamiento sometido a tensión elevada.
- Las descargas eléctricas generan ondas de emisión acústica gracias a la liberación de energía de los enlaces intermoleculares.cuando los materiales se deforman (fenómenos electromecánicos).
- Podemos prevenir este fenómeno detectando la presencia de descarga parcial, realizando medidas preventivas o Mantenimiento predictivo mediante un dispositivo de detección especial (ecografía, por ejemplo).
- Las cámaras de imagen pueden localizar con precisión la posición y la intensidad de las fuentes de sonido, con márgenes de error que suelen ser de tan solo unos centímetros.
Precisión: Mediante algoritmos avanzados de procesamiento de señales, la acústica
Alta eficiencia: Las cámaras de imágenes acústicas pueden escanear rápidamente grandes áreas y mostrar la distribución de las fuentes de sonido en tiempo real, lo que mejora enormemente la eficiencia de detección.
....................................
MODOS DE VISION DEL PUNTO FUGA con TABSHOOTER
Color estroboscopio , modo cruz , punto
................................
Tipos de descarga parcial superficial electrica y corona TABSHOOTER-PRPD
DESCARGA PARCIAL RESUELTA POR FASES PATRONES (PRPD)
- Durante el período de la red eléctrica (50 o 60 Hz), es posible capturar el fenómeno, mostrando los pulsos de estas cargas transferidas y alineándolos en fase con la señal. Este es el patrón de descarga parcial resuelta en fase (PRPD).
Existen diferentes tipos de descarga parcial:
- Descarga externa
- Descarga de arco eléctrico (es una descarga de dos electrodos, ruptura eléctrica con gas de plasma visible, alta energía)
- Descarga de corona (es una descarga de un solo electrodo; una corriente fluye desde un electrodo con alto potencial hacia un fluido neutro (aire, por ejemplo), ionizando este fluido mediante la creación de plasma alrededor del electrodo). Es típica en puntas afiladas, bordes y esquinas de conductores. También es audible.
- Descarga interna
• Las descargas internas aparecen en las partes aislantes líquidas, sólidas o gaseosas.
- Descarga superficial (seguimiento)
• La descarga superficial es probablemente la más peligrosa de las descargas parciales. Es muy común en los aisladores. Es sensible a la humedad y la temperatura. Puede deberse a contaminación, daños o defectos en la superficie del aislador. También se presenta cuando hay variaciones entre zonas secas y húmedas en el aislador.
- Descarga flotante (entre dos componentes, con chispas)
• La descarga flotante se produce entre un conductor y una pieza metálica a potencial flotante. Suele ocurrir cuando hay mucha oxidación o contaminación.
